Timber framing – egy ősi szerkezeti gondolat az angol ácshagyománytól Észak-Amerikáig

A timber framinget nehéz egyetlen országhoz vagy korszakhoz kötni. Nem egy stílust szeretnénk itt bemutatni, hanem azt a szerkezeti gondolkodást, amely nagy keresztmetszetű faelemekből, fakötésekből és jól olvasható teherutakból épít házat.

Nagy keresztmetszetű faelemekből, gondosan kialakított fakötésekkel évezredek óta építenek szerkezeteket a világ különböző részein. Európában, Ázsiában és később Észak-Amerikában egymástól részben függetlenül, párhuzamosan fejlődtek különböző ácshagyományok – mégis feltűnően sok közös megoldást találunk bennük.

Ennek van egy nagyon egyszerű oka. Ugyanazzal az anyaggal dolgozunk. A fára mindenhol ugyanazok az alapvető fizikai és szerkezeti törvényszerűségek érvényesek. A gravitáció sem változik országhatáronként. És ha egy ácsnak ugyanazokat a problémákat kell megoldania – két faelem összekapcsolását, egy keret merevítését vagy egy nagyobb fesztáv áthidalását –, akkor sok esetben meglepően hasonló szerkezeti válaszokhoz jut.

Ezért találunk a világ egymástól távoli ácshagyományaiban is csapokat, csaplyukakat, lapolásokat, könyökfákat, facsapokat és egymás után sorolt szerkezeti kereteket.

Mielőtt fűrészáru volt, gerendát kellett készíteni

A modern építkezésen természetesnek vesszük, hogy a szükséges faanyag méretre vágva, szabványos keresztmetszetben érkezik. A hagyományos timber framing világában ez sokáig egészen máshogy működött.

Az építés akár azzal a fával kezdődhetett, amely néhány nappal korábban még az épület mögötti erdőben állt. Ki kellett dönteni, le kellett gallyazni, majd a rönkből használható szerkezeti elemet kellett készíteni.

Ennek egyik legfontosabb kéziszerszáma az ácsbárd – angolul broadaxe – volt. A rönk oldalait ácsbárddal faragták síkra, így a kör keresztmetszetű fatörzsből fokozatosan négyszögletes gerenda készült. Ez nem kizárólag észak-amerikai módszer: kézzel bárdolt gerendákkal Európa számos hagyományos faszerkezetében is találkozunk.

Maga a gerenda elkészítése is az ácsmesterség része volt.

A rönkháztól a timber frame-ig

Észak-Amerika első európai telepeseinek egyik legegyszerűbb építési módja a rönkház volt. A farönköket egymás fölé helyezték, a sarkokon pedig különböző bevágásokkal kapcsolták össze őket. A gerendák közötti hézagokat mohával, agyaggal vagy más rendelkezésre álló anyaggal tömítették.

Ahogy azonban egyre több képzett európai ács és kézműves érkezett az Újvilágba, velük együtt megérkezett egy másik építési kultúra is: az oszlopokból, gerendákból, tetőszerkezeti elemekből és merevítésekből felépülő faváz.

A rönkházban maga a fal hordja az épületet; a timber frame-ben a váz a teherhordó szerkezet.

Ugyanaz a gondolat – más hagyományok

Az észak-amerikai timber framing az európai ácshagyományokból is táplálkozott, majd az Újvilágban alkalmazkodott a helyi faanyagokhoz, éghajlathoz és építési igényekhez. Az angol és észak-amerikai megoldások ezért részleteikben eltérnek, a szerkezeti logikájuk mégis nagyon ismerős.

Oszlop, gerenda, főszarufa, szelemen, kötőgerenda, csap és csaplyuk, ferde támasz vagy könyökfa, facsap – és mindenekelőtt olyan kapcsolatok, amelyek nemcsak összetartják az elemeket, hanem meghatározzák az erők útját is.

A fakötés nem dísz

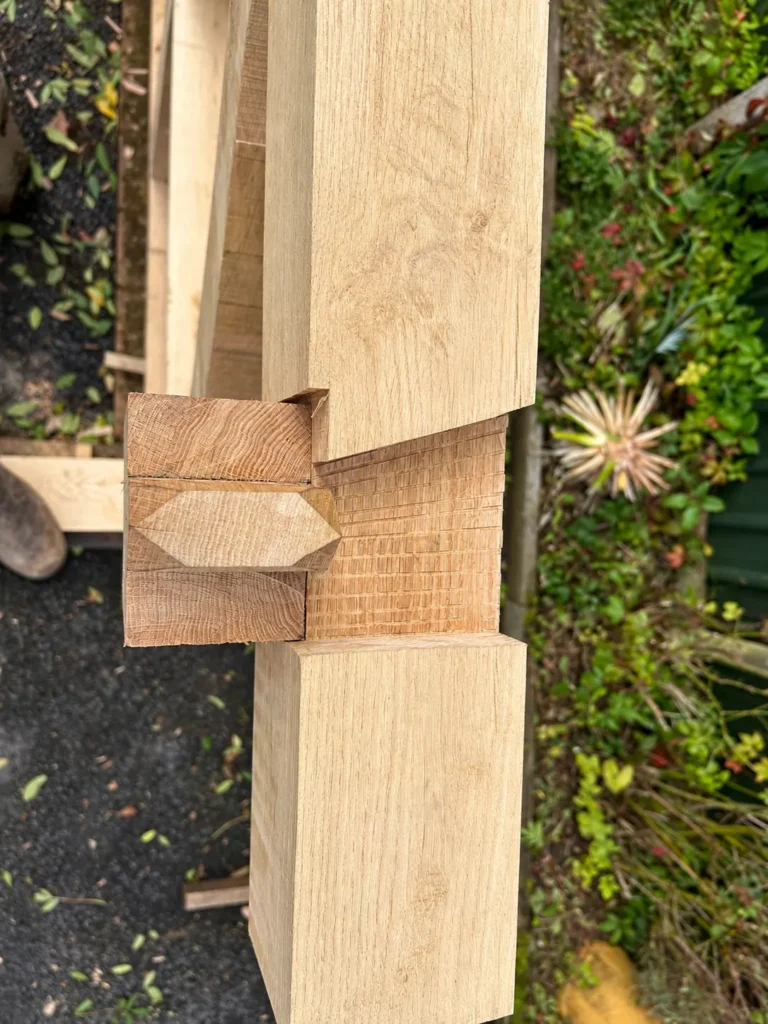

Egy jól kialakított fakötés geometriája meghatározza, hogyan találkozik két vagy több faelem, milyen irányú terheléseket képes átadni, és hogyan marad együtt a szerkezet. Az angol és észak-amerikai timber framing történetében számtalan ilyen kötés alakult ki. Jó példa erre az úgynevezett English tying joint.

A timber framing tanulása ezért sem kezdődhet pusztán azzal, hogy valaki megtanul vésővel csaplyukat készíteni. Előbb azt kell megérteni, miért van ott az a kötés.

Keretállások és keretközök

Az észak-amerikai timber framing egyik alapfogalma a bent.

Tudomásunk szerint ennek nincs széles körben elfogadott, igazán jól használható magyar ácsszakkifejezése. Az oktatásainkon ezért mi keretállásnak nevezzük. Fogadjátok el tőlünk.

Keretállás (bent)

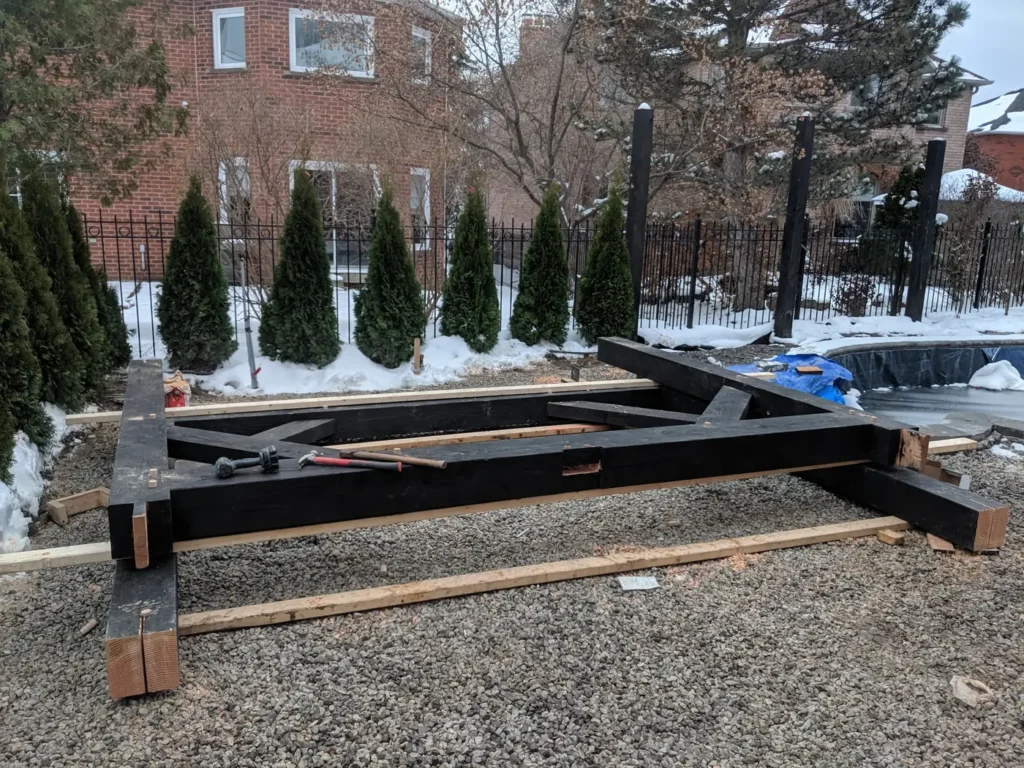

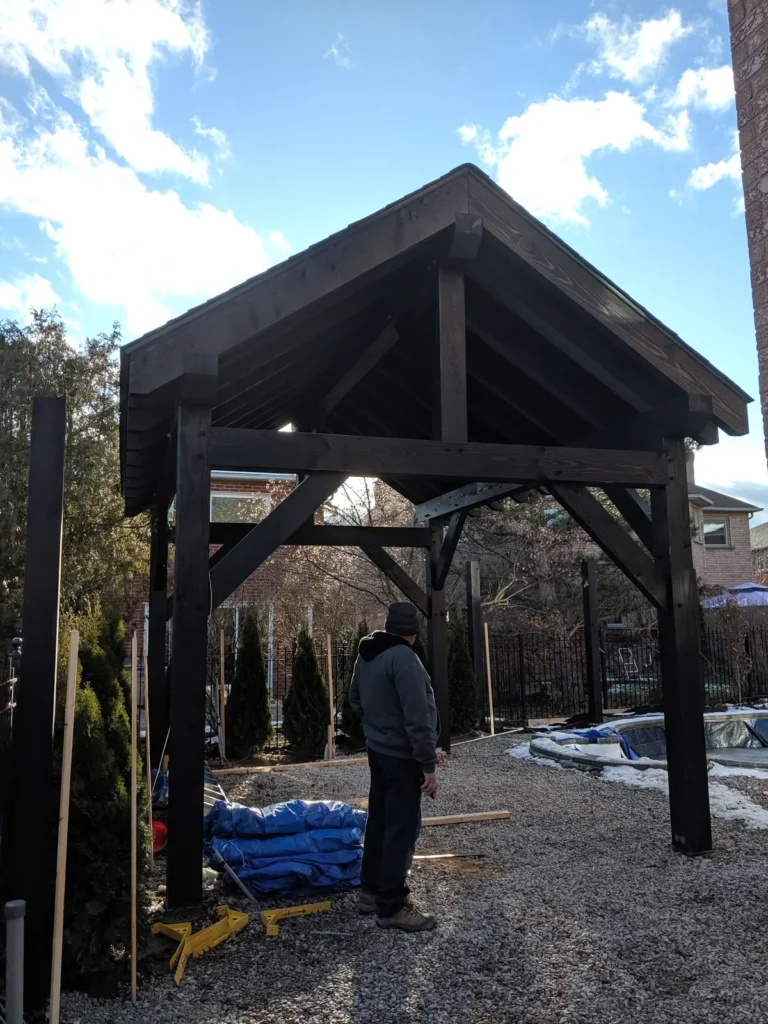

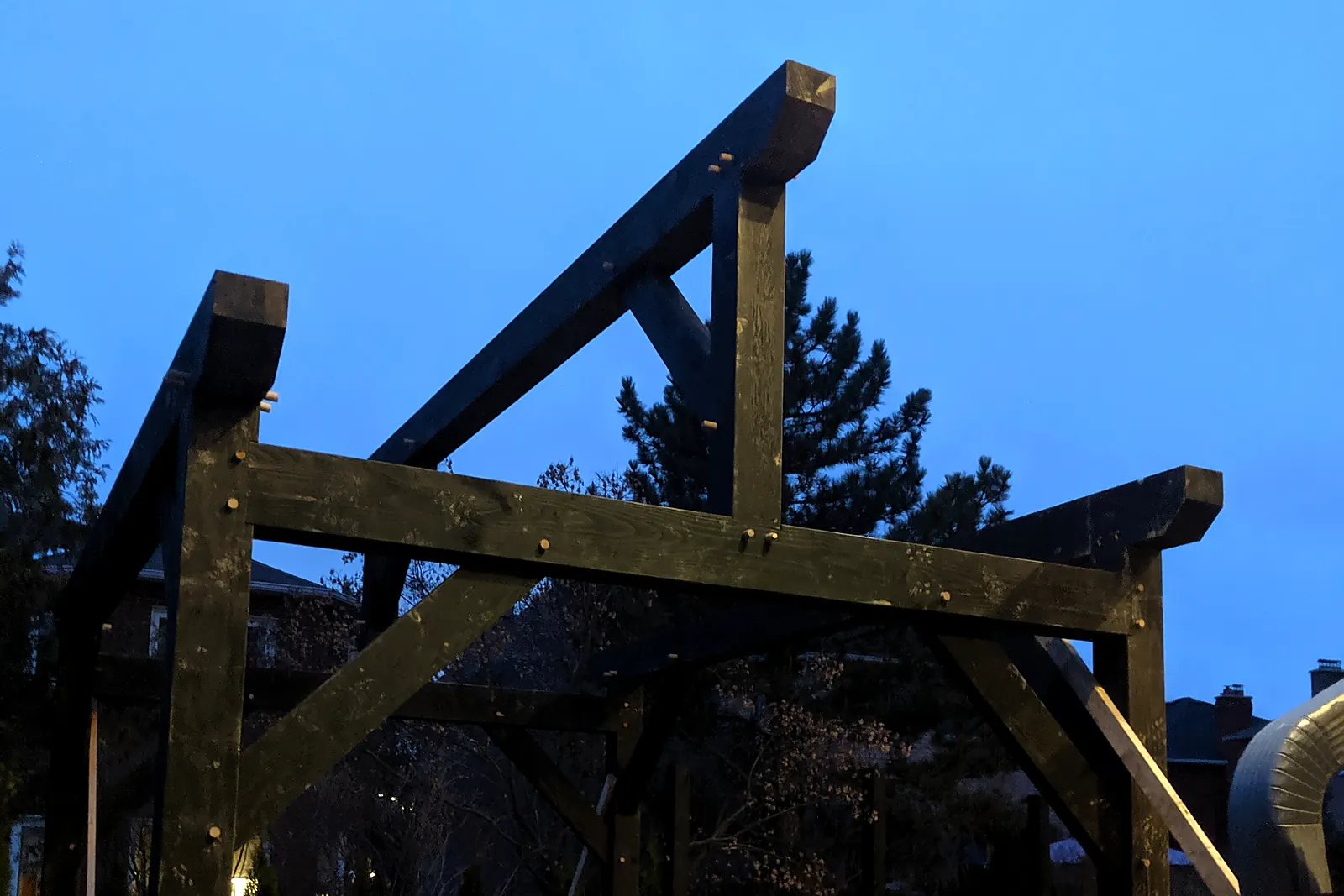

Keretállás (bent): egy komplett szerkezeti sík, jellemzően oszlopokból, gerendákból és merevítő elemekből. Sok esetben fekvő helyzetben állítják össze, majd egyben emelik fel.

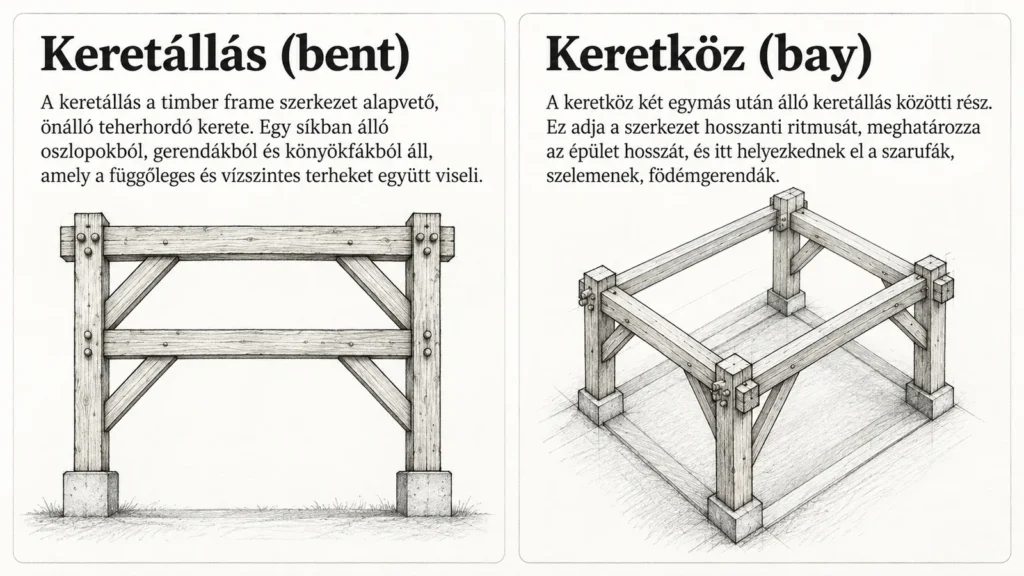

Keretköz (bay): a két egymást követő keretállás közötti épületrész. Tudomásunk szerint erre sincs széles körben elfogadott magyar szakkifejezés, ezért az oktatásainkon keretköznek nevezzük.

keretállás (bent) – keretköz (bay) – keretállás (bent)

A timber frame egyik legfontosabb karaktere: a fesztáv

A timber frame nem sűrűn elhelyezett, kis keresztmetszetű elemekből épül. Viszonylag kevés, de nagyméretű oszlop, gerenda és tetőszerkezeti elem hordja az épületet.

Ez lehetővé teszi, hogy egy keretálláson belül jelentős távolságokat hidaljunk át közbenső alátámasztás nélkül.

Nagy, nyitott tér. Kevés oszlop. Jól olvasható szerkezet.

A nagy fesztáv természetesen nem varázslat. Minél nagyobb a távolság, annál fontosabbá válik a faanyag minősége és keresztmetszete, a gerendák méretezése, a kapcsolatok kialakítása, a merevítés és az egész szerkezeti rendszer együttdolgozása.

A timber framing ezért nem egyszerűen vastag gerendák összecsapolása. Rendszerben kell gondolkodni.

A ferde támasz és a könyökfa

A timber frame egyik legjellegzetesebb eleme az angol szaknyelvben brace néven ismert merevítő. Magyarul a kialakítástól függően ferde támasznak vagy könyökfának nevezzük.

A könyökfa nem pusztán dekoráció. A négyszög alakú keretet oldalirányú terhelés hatására rombusz irányába eltorzító erőkkel szemben merevíti a szerkezetet.

Amit kívülről szép ácsdísznek látunk, annak nagyon gyakran pontos szerkezeti feladata van.

Aztán megváltozott minden

A 19. század második felében Észak-Amerikában gyorsan terjedni kezdett egy egészen más faépítési rendszer: a stick framing, vagyis a mai pallóvázas, könnyű favázas építés elődje.

A hagyományos timber framing kevés, nagy keresztmetszetű, sokszor helyben rendelkezésre álló és egyedileg megmunkált faelemből dolgozott. Ezzel szemben a stick framing sok kis keresztmetszetű, szabványosított fűrészárura épül.

Ezek az elemek könnyebben rakodhatók, szállíthatók és tárolhatók. Szabványos méretük miatt ugyanabból az alapanyagból gyakorlatilag bárhol nagyon sokféle épület létrehozható.

A timber frame-ben jelentős szerepet kap a nagyméretű faelemek és a fakötések geometriája. A stick framingnél a kis keresztmetszetű elemek közötti erőátadás nagyrészt kötőelemeken, történelmileg főként szegeken keresztül történik. A váz térbeli stabilitásában pedig meghatározó szerepet kap a rögzített szerkezeti burkolat – korábban például deszkázat, ma jellemzően OSB vagy más korszerű építőlemez.

Mindkettőből lehet kiváló faszerkezetet építeni. Egyszerűen más szerkezeti gondolkodásról van szó.

A pallóvázas építés történetéről és működéséről egy külön cikkben lehet részletesebben tájékozódni.

Timber frame és post-and-beam

A két kifejezést gyakran egymás szinonimájaként használják, pedig érdemes közöttük különbséget tenni.

Mindkét rendszer nagy keresztmetszetű oszlopokból és gerendákból épülhet fel. A klasszikus timber framing egyik meghatározó eleme azonban a hagyományos fakötés: csap, csaplyuk, lapolás, fecskefarkú kapcsolat, facsap.

A post-and-beam szerkezeteknél ezzel szemben a nagyméretű faelemek összekapcsolása gyakran acél kapcsolóelemekkel, csavarokkal vagy más modern mérnöki kötőelemekkel történik.

A határ természetesen nem mindig éles. Egy modern timber frame szerkezetben is megjelenhet acél, és egy post-and-beam szerkezet is készülhet rendkívül magas szintű ácsmunkával. A különbséget inkább a kötési és szerkezeti logikában érdemes keresni.

Miért nem tűnt el?

Az iparosodás és a stick framing elterjedése háttérbe szorította a hagyományos timber framinget, de nem tüntette el. Észak-Amerikában az 1970-es évektől újra nőtt iránta az érdeklődés: felértékelődött a természetes anyag, a kézműves munka, a látható szerkezet és az a térélmény, amelyet a nagy keresztmetszetű faváz ad.

1987-ben létrejött a Timber Framers Guild, amely azóta fontos szerepet játszik a tudás továbbadásában és a közösség építésében. A timber framing ma egyszerre régi mesterség és mai építési kultúra.

Nem múzeumi technológia

Számunkra talán ez a legfontosabb.

A timber framing nem azért érdekes, mert szeretnénk pontosan úgy építeni, mint háromszáz vagy ötszáz évvel ezelőtt. Hanem azért, mert olyan szerkezeti gondolkodást tanít, amely ma is rendkívül értékes.

Meg kell érteni a szerkezetet. Meg kell érteni, hogyan haladnak az erők. Tudni kell, melyik elem miért kerül oda. Pontosan kell mérni és jelölni. Térben kell látni, hogyan találkozik két vagy három faelem. És csak ezután következik a fűrész és a véső.

Ezt szeretnénk tanítani

Az Ácsolat Timberworks képzésein ezért nem egyszerűen azt szeretnénk megmutatni, hogyan kell kivágni egy csapot vagy csaplyukat. Azt szeretnénk, hogy maga a szerkezeti rendszer váljon érthetővé.

Mi az a keretállás (bent)? Mi a keretköz (bay)? Miért kerül oda a ferde támasz vagy könyökfa (brace)? Hogyan lehet nagyobb szabad fesztávot kialakítani? Hogyan adódnak át az erők az egyik faelemről a másikra? És hogyan lesz egy halom gerendából működő térbeli szerkezet?

Mert talán ez a timber framing egyik legjobb pillanata.

Napokig csak faelemek fekszenek a földön. Az ács mér. Jelöl. Fűrészel. Vés. Elkészülnek a kötések.

Aztán egyszer csak feláll az első keretállás. Utána a második. Közöttük létrejön az első keretköz.

És abból, ami addig különálló gerendák halmaza volt, egyszer csak: épület lesz.
